건축용 H빔의 구조 원리와 시공·선정 가이드

H빔이란 무엇인가

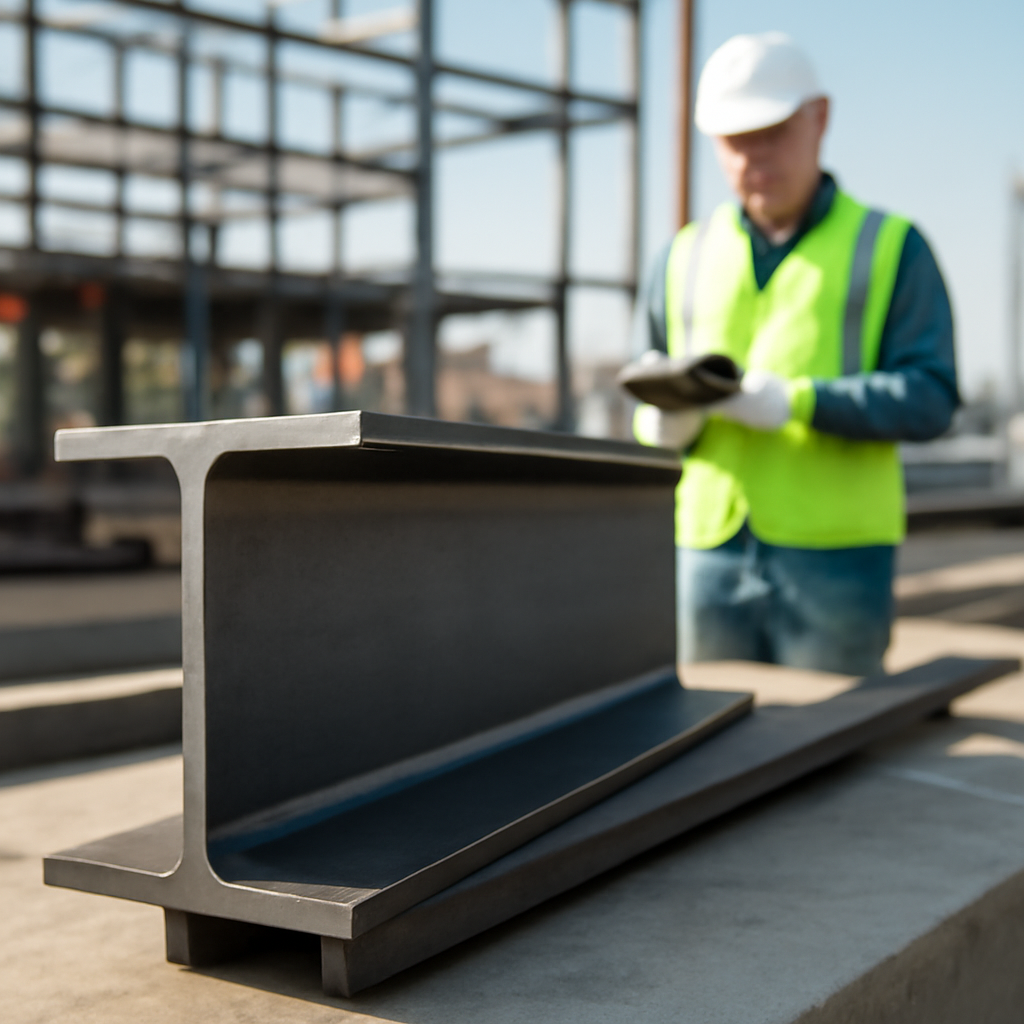

H빔은 단면이 알파벳 H와 비슷하도록 구성된 형강으로, 상부와 하부의 플랜지 사이를 웨브가 연결하는 구조 부재입니다. 건축에서는 기둥, 보, 장스팬 보강재, 개구부 주변의 보강 부재 등으로 활용됩니다. 플랜지는 휨에 저항하고 웨브는 전단력과 두 플랜지 사이의 간격을 유지하는 역할을 하므로, 재료를 단순히 많이 사용하는 것보다 단면 형상을 효율적으로 구성할 수 있습니다.

현장에서 H빔이라고 부르는 제품에는 공장에서 압연한 형강과 강판을 절단·용접해 만든 조립 형강이 모두 포함되는 경우가 있습니다. 그러나 두 제품은 단면 치수의 정밀도, 용접부의 존재, 제작 방식과 검사 항목이 다를 수 있습니다. 따라서 발주서나 도면에는 단순히 H빔이라고만 적기보다 단면 치수, 강재의 재질, 길이, 접합 방식, 표면 처리와 허용 오차를 함께 확인해야 합니다.

구조적 특징과 사용 목적

보에 하중이 작용하면 일반적으로 단면의 위·아래 부분에서 휨에 의한 응력이 크게 발생합니다. H형 단면은 재료를 플랜지 쪽에 배치해 휨에 대한 효율을 높이고, 웨브로 전단에 대응합니다. 같은 중량의 다른 단면과 비교할 때 항상 더 우수하다고 단정할 수는 없지만, 건축용 보와 기둥에 필요한 강성과 시공성을 균형 있게 확보하기 쉬운 형상이라는 장점이 있습니다.

다만 구조 안전성은 단면 모양 하나로 결정되지 않습니다. 부재의 길이, 지지 조건, 하중의 크기와 위치, 횡좌굴 가능성, 접합부의 강도, 화재와 부식에 대한 보호 조건을 함께 검토해야 합니다. 특히 기둥으로 사용할 때는 축력뿐 아니라 휨, 좌굴, 층간 변위와 접합부 거동까지 고려해야 하므로 현장 경험만으로 규격을 정해서는 안 됩니다.

주로 사용되는 상황

공장, 창고, 상업시설 등에서 넓은 공간을 확보해야 하는 보와 기둥
철골조 건축물의 주요 골조와 층간 보
건물의 일부를 철거하거나 개구부를 만들 때 하중을 우회시키는 보강 부재
기계·설비 하중을 받는 프레임이나 무거운 장비의 지지 구조
기존 구조물의 처짐과 진동을 줄이기 위한 보강 구조

기존 건축물에 H빔을 추가하는 경우에는 부재 자체보다 기존 기초와 벽체, 보, 기둥이 새 하중을 감당할 수 있는지가 더 중요할 수 있습니다. 벽을 철거하거나 보강하는 작업은 균열과 변형, 인접 부재의 하중 재분배를 일으킬 수 있으므로 구조 검토와 시공 순서를 먼저 정해야 합니다.

종류와 세부 유형

압연 형강

압연 형강은 강재를 가열한 뒤 롤 사이로 통과시켜 일정한 단면을 만든 제품입니다. 단면이 연속적으로 형성되고 현장 제작 용접을 줄일 수 있다는 점이 특징입니다. 제조사가 제공하는 규격표에서 높이, 플랜지 폭, 두께, 단위 중량, 단면 성능을 확인할 수 있으며, 설계자는 이를 바탕으로 구조 계산을 수행합니다.

용접 조립 형강

용접 조립 형강은 플랜지와 웨브용 강판을 절단한 뒤 용접해 제작합니다. 압연 규격으로 충족하기 어려운 큰 단면이나 특수한 길이, 서로 다른 두께 조합이 필요할 때 선택할 수 있습니다. 반면 용접 수축과 잔류응력, 용접부 품질, 제작 정밀도, 비파괴검사 범위를 관리해야 하므로 제작 공장의 품질 체계가 중요합니다.

용도에 따른 구분

보용 형강: 수직 하중과 휨에 대응하도록 설계하며, 경간과 지지 조건, 처짐 및 진동 검토가 핵심입니다.
기둥용 형강: 축력과 휨을 함께 고려하고, 길이와 지지 조건에 따른 좌굴 및 접합부 성능을 확인해야 합니다.
보강용 형강: 기존 구조물의 하중을 일부 분담하도록 설치하므로, 설치 전후의 하중 흐름과 잭업 등 임시 지지 계획이 중요합니다.

설계부터 현장 설치까지의 진행 절차

현장과 요구 조건 조사: 구조 형식, 층고, 경간, 하중, 장비 반입 경로, 기존 부재 상태와 주변 민원을 조사합니다. 기존 건축물은 마감재를 제거해 실제 접합부와 부재 상태를 확인해야 할 수 있습니다.
구조 검토와 도면 작성: 구조기술자가 하중 조합과 부재 강도, 처짐, 좌굴, 접합부, 기초 반력을 검토합니다. 도면에는 단면 치수뿐 아니라 강종, 부재 위치, 접합 상세, 보강판과 앵커 정보를 표시합니다.
자재 선정과 발주: 설계에 맞는 단면과 재질을 선택하고 재질 증명서, 제조 이력, 표면 상태, 길이와 수량을 확인합니다. 대체 규격을 적용할 때는 단면 성능과 접합 상세를 다시 검토해야 합니다.
제작 및 검사: 절단, 천공, 가공, 조립, 용접, 도장 순서로 진행하며 치수, 직각도, 용접 상태, 변형을 검사합니다. 필요한 경우 외관검사와 비파괴검사를 실시하고 검사 기록을 남깁니다.
운반과 양중: 부재의 길이와 중량, 무게 중심, 양중 장비의 작업 반경, 지반 지지력을 확인합니다. 운반 중 휨이나 충격이 생기지 않도록 받침 위치와 결속 방법을 정해야 합니다.
가설 및 본 접합: 설치 순서에 따라 임시 지지와 전도 방지 조치를 하고, 볼트 체결 또는 현장 용접으로 접합합니다. 본 접합 전에는 부재의 위치, 레벨, 수직도, 접합면의 이물질을 확인합니다.
검측과 마감: 체결 상태, 용접부, 도장 손상, 방화 피복, 배수와 부식 취약부를 확인합니다. 사진과 검사 기록, 자재 서류, 변경 사항을 준공 자료로 정리합니다.

양중은 단순히 부재를 들어 올리는 작업이 아니라 주변 구조와 작업자 안전을 동시에 관리하는 공정입니다. 강풍, 우천, 시야 불량, 장비 접근성 저하가 있으면 작업을 조정해야 하며, 작업 구역 출입 통제와 신호 체계도 사전에 정해야 합니다.

규격과 제품 선택 기준

규격을 선택할 때는 먼저 설계도서에 제시된 요구 성능을 확인하고, 그다음 실제 조달 가능성과 시공 조건을 대조해야 합니다. 단면 높이나 폭이 크다고 항상 적합한 것은 아닙니다. 천장 높이, 설비 간섭, 보의 자중, 접합 공간, 운반 및 양중 조건을 함께 살펴야 하며, 기존 구조물에서는 앵커와 베이스플레이트를 설치할 공간도 확보해야 합니다.

검토 항목	확인할 내용	선정에 미치는 영향
하중과 경간	고정하중, 적재하중, 장비하중, 부재 길이와 지지 조건	필요 단면과 처짐·진동 성능을 결정
재질과 품질	강재 등급, 재질 증명, 용접성, 검사 범위	강도와 제작·용접 관리 수준에 영향
접합 방식	고장력볼트, 일반 볼트, 현장 용접, 베이스플레이트	접합부 크기, 공기, 장비와 품질 관리에 영향
환경 조건	습기, 염해, 화학물질, 화재 노출, 실내외 여부	도장, 도금, 방화 피복과 유지관리 계획을 좌우
시공성	반입 동선, 양중 장비, 작업 공간, 설치 순서	운반비와 장비비, 공정 위험을 변화시킴

실무에서는 자재비만 비교하지 말고 절단과 천공, 용접·가공, 운반, 크레인 또는 양중 장비, 도장과 방화 피복, 검사, 현장 보강 비용을 포함한 총비용으로 판단해야 합니다. 같은 H빔이라도 주문 제작 여부, 운반 거리, 현장 접근성, 야간 또는 제한 시간 작업, 접합 상세에 따라 비용과 공기가 크게 달라질 수 있습니다. 구체적인 가격은 지역과 시점, 물량, 재질, 제작 범위에 따라 달라지므로 견적서의 포함·제외 항목을 비교해야 합니다.

문제 예방과 유지관리

제작 및 시공 단계의 주요 위험

도면과 다른 단면 또는 길이의 자재가 반입되는 문제
용접 열로 인한 휨, 천공 위치 오류, 접합면의 밀착 불량
부재를 임시로 세워 둔 상태에서 발생하는 전도와 과도한 변형
볼트 누락·미체결, 용접 미완료, 보강판과 스티프너의 설치 누락
운반과 양중 과정에서 생긴 플랜지 변형, 도장 벗겨짐, 충격 손상

예방을 위해 반입 시 품명과 규격, 수량, 표면 상태를 대조하고 부재마다 식별 표시를 유지하는 것이 좋습니다. 현장 가공이 필요한 경우 절단 위치를 임의로 바꾸지 말고 구조 도면과 제작도를 함께 확인해야 합니다. 용접부를 덮거나 방화 피복을 시공하기 전에는 검사와 사진 기록을 완료해야 하며, 변경이 생기면 구두 지시로 끝내지 말고 도면과 검측 기록에 반영해야 합니다.

완공 후 관리

노출된 강재는 정기적으로 녹, 도장 박리, 물 고임, 누수, 충격 흔적을 확인합니다. 특히 플랜지와 웨브가 만나는 부위, 볼트 주변, 베이스플레이트와 기초가 연결되는 부위, 외벽과 만나는 틈은 습기가 머물기 쉽습니다. 녹이 발견되면 표면을 단순히 덧칠하기보다 발생 원인과 부식 깊이를 먼저 조사하고, 필요한 경우 구조 전문가에게 보수 범위를 확인해야 합니다.

방화 피복이 적용된 H빔은 피복의 균열과 탈락, 설비 공사로 인한 관통·절단 여부를 확인해야 합니다. 배관이나 케이블을 통과시키기 위해 웨브와 플랜지를 임의로 절단하거나 구멍을 뚫으면 부재 성능이 달라질 수 있으므로, 모든 변경은 구조 검토 후 진행해야 합니다.

현장 체크리스트

구조도면과 제작도에 표시된 단면, 길이, 재질, 위치가 일치하는가
자재의 변형, 균열, 심한 녹, 운반 중 충격 흔적이 없는가
양중 장비의 용량과 작업 반경, 지반 상태, 출입 통제가 확인되었는가
임시 지지와 설치 순서가 정해졌으며 전도 방지 조치가 되어 있는가
부재의 레벨, 수직도, 중심선과 접합면의 밀착 상태를 확인했는가
볼트의 종류와 수량, 체결 상태 또는 용접부의 검사 기록이 있는가
현장 절단·천공·용접이 승인된 도면에 따라 이루어졌는가
도장 손상, 방청 보수, 방화 피복, 배수와 누수 대책이 마무리되었는가
변경 사항과 검사 결과, 자재 서류, 준공 사진을 보관했는가

자주 묻는 질문

H빔은 기둥과 보 중 어느 용도로 더 적합한가요?

두 용도 모두 사용할 수 있지만 적합성은 단면 자체보다 하중, 길이, 지지 조건, 접합부와 좌굴 검토 결과로 결정됩니다. 보에서는 휨과 처짐, 기둥에서는 축력과 좌굴, 그리고 두 경우 모두 접합부의 성능을 확인해야 합니다.

H빔의 크기만 알면 필요한 자재를 주문할 수 있나요?

아닙니다. 단면 치수 외에도 강재 재질, 길이, 수량, 가공 위치, 접합 상세, 표면 처리와 검사 조건이 필요합니다. 설계도서와 구조 검토 없이 단면만 보고 주문하면 현장 절단이나 보강으로 비용과 공기가 늘어날 수 있습니다.

압연 제품과 용접 조립 제품은 어떻게 구분하나요?

제조 방식과 단면 형성 이력이 다릅니다. 압연 제품은 규격화된 단면으로 공급되는 경우가 많고, 용접 조립 제품은 강판을 조립해 특수 단면이나 큰 치수를 만들 수 있습니다. 외관만으로 확정하기보다 제품 표시, 납품서와 제작 기록을 확인하는 것이 정확합니다.

현장에서 H빔에 구멍을 뚫거나 일부를 잘라도 되나요?

구조 부재의 플랜지와 웨브를 임의로 절단하거나 천공해서는 안 됩니다. 작은 변경처럼 보여도 응력 흐름과 좌굴 성능, 접합부 강도에 영향을 줄 수 있습니다. 설비 관통이 필요하면 구조 검토와 승인된 상세를 먼저 마련해야 합니다.

H빔에 녹이 조금 생겼다면 바로 교체해야 하나요?

표면의 가벼운 녹과 단면 감소를 동반한 부식은 대응이 다릅니다. 녹의 범위와 깊이, 누수 원인, 도장 상태를 확인한 뒤 표면 처리와 방청 보수 또는 교체 필요성을 판단해야 합니다. 단면이 패이거나 플랜지·웨브가 변형된 경우에는 전문가의 점검이 필요합니다.

공사 기간과 비용은 무엇에 따라 달라지나요?

부재 물량과 규격뿐 아니라 주문 제작 여부, 가공·용접 범위, 운반 거리, 양중 장비, 현장 접근성, 접합 방식, 도장·방화 피복, 검사와 보강 공정이 영향을 줍니다. 견적을 비교할 때는 자재비만이 아니라 운송·장비·가공·검사·마감의 포함 범위를 함께 확인해야 합니다.

기존 건물 보강에 H빔을 사용하면 안전성이 바로 높아지나요?

보강 부재를 설치하면 하중 경로를 바꿀 수 있지만, 기존 기초와 접합부가 새 하중을 전달할 수 있어야 합니다. 설치 순서와 임시 지지, 잭업 여부도 결과에 영향을 주므로 현장 조사와 구조 검토 없이 보강 효과를 단정해서는 안 됩니다.

마무리

H빔은 효율적인 단면과 폭넓은 적용성 때문에 건축 철골공사에서 자주 사용되지만, 안전한 결과는 규격 선택만으로 확보되지 않습니다. 하중과 구조 형식에 맞는 설계, 정확한 제작, 계획된 양중과 접합, 방청·방화 마감, 지속적인 점검이 하나의 관리 체계로 이어져야 합니다. 특히 기존 구조물 변경이나 주요 부재의 절단·보강은 공인된 구조 전문가와 공식 설계·검사 절차를 통해 확인하는 것이 바람직합니다.
